ШВП TBI

  • ШВП TBI

ШВП SFU-1204

Гайки ШВП серии SFU относятся к одинарным гайкам без регулировки преднатяга. Цифры в маркировке обозначают номинальный диаметр винта и шаг резьбы.
SFU1204 – одинарная ШВП гайка с номинальным диаметром винта 12мм и шагом резьбы 4мм. Наружный диаметр гайки 22мм, длина гайки с фланцем 35мм. Фланец DIN 69051 B (ISO 3408) с шестью монтажными отверстиями диаметром 4,8мм. Диаметр фланца 42мм, толщина 8мм. Диаметр шариков 2,5мм. Возвратные каналы закрыты металлическими заглушками с резьбой М6. Манжеты резиновые, подпружиненные. Динамическая грузоподъемность Са - 593Н, статическая грузоподъемность Соа - 1129Н. Коэффициент жесткости К - 12,5кгс/мкм, что означает изменение осевого перемещения на 1 мкм при осевом контр усилии 12,5кгс.
Габариты и параметры жесткости позволяют использовать ШВП SFU1204 в небольших станках с ЧПУ, и других конструкциях компактных размеров.

  • Чертеж и размеры ШВП серии SFU

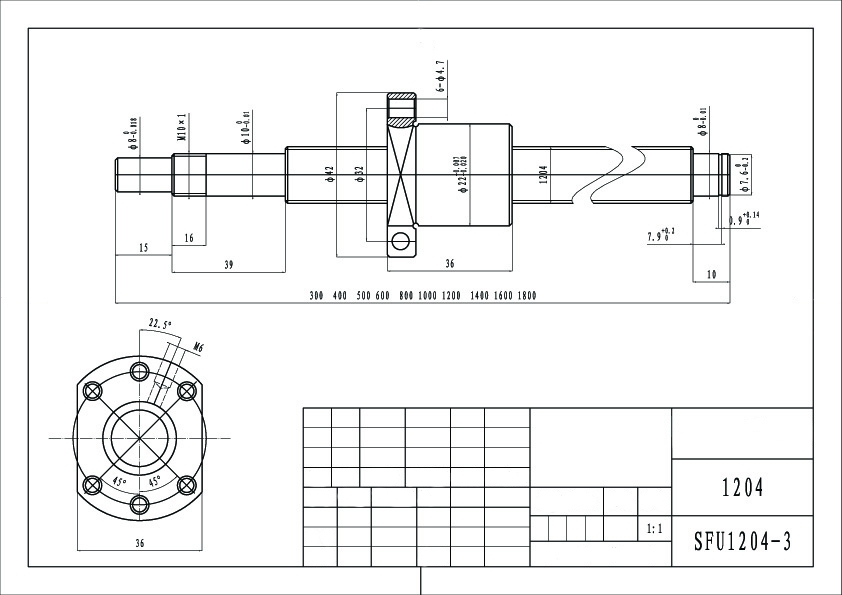

  • Чертеж ШВП серии 1204

ШВП SFU-1605

Гайки ШВП серии SFU относятся к одинарным гайкам без регулировки преднатяга. Цифры в маркировке обозначают номинальный диаметр винта и шаг резьбы.
SFU1605 – одинарная ШВП гайка с номинальным диаметром винта 16мм и шагом резьбы 5мм. Наружный диаметр гайки 28мм, длина гайки с фланцем 42мм. Фланец DIN 69051 B (ISO 3408) с шестью монтажными отверстиями диаметром 5,5мм. Диаметр фланца 48мм, толщина 10мм. Диаметр шариков 3.175мм. Возвратные каналы закрыты металлическими заглушками с резьбой М6. Манжеты резиновые, подпружиненные. Динамическая грузоподъемность Са - 780Н, статическая грузоподъемность Соа - 1790Н. Коэффициент жесткости К - 20кгс/мкм, что означает изменение осевого перемещения на 1 мкм при осевом контр усилии 20кгс.
Габариты и параметры жесткости позволяют использовать ШВП SFU1204 в небольших станках с ЧПУ и других конструкциях средних размеров.

  • Чертеж и размеры ШВП серии SFU

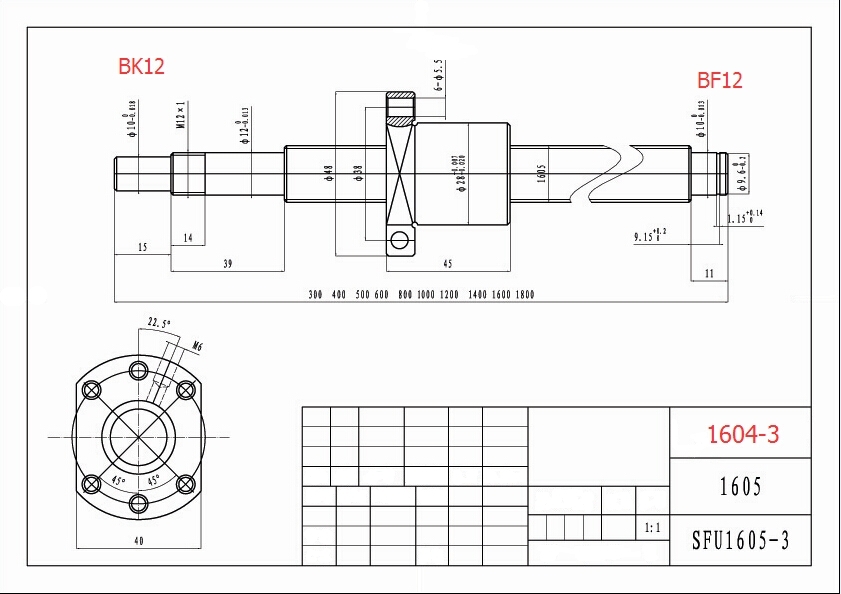

  • Чертеж ШВП серии 1605

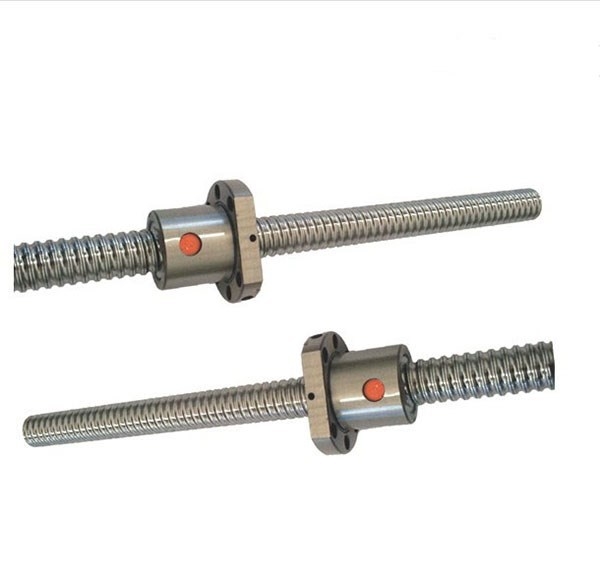

ШВП SFU-2005

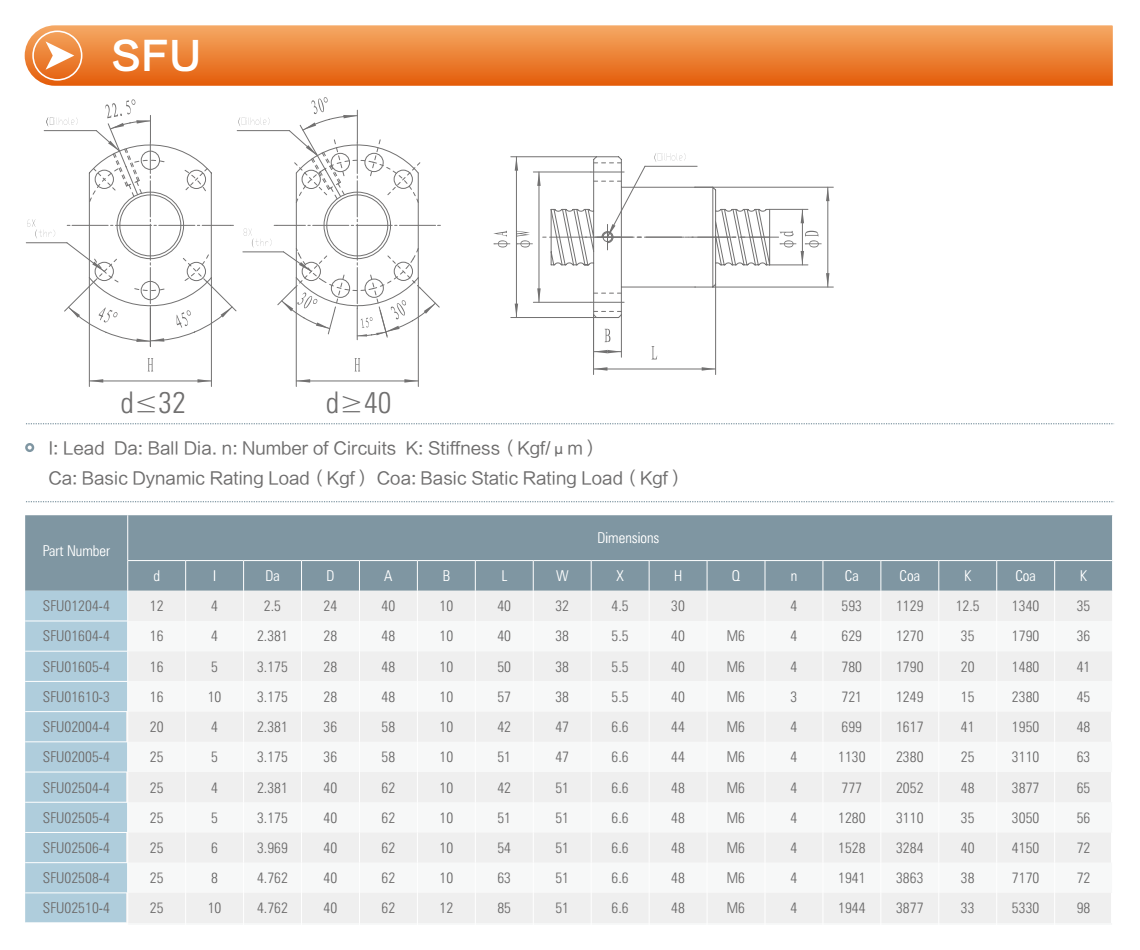

  • Чертеж и размеры ШВП серии SFU
Цена
ШВП SFU2005 1000мм 3 200 ₽
ШВП SFU2005 1200мм 3 400 ₽ Временно нет в наличии
ШВП SFU2005 1500мм 4 200 ₽
ШВП SFU2005 2000мм 5 300 ₽ Временно нет в наличии
