Профильные направляющие

Рельсовые профильные направляющие используются в различных конструкциях для обеспечения линейных перемещений высокой точности, к примеру, в станках с ЧПУ.
Рельсовые профильные направляющие состоят из двух элементов - профильного рельса и линейного модуля (каретки), которая перемещается по профильному рельсу.
Преимуществами рельсовых профильных направляющих перед другими системами линейных перемещений являются:

  • Высокая точность перемещений
  • Крепление рельса происходит в нескольких точках (к примеру, полированный вал крепится только с концов), что позволяет повысить жесткость конструкции, и избежать прогибания рельса
  • Большая площадь соприкосновения шариков каретки с рельсом, так как профиль каретки совпадает с профилем шариков в каретке (опять же в отличии от полированного вала с подшипником, где шарики подшипника соприкасаются с валом только в одной точке)

По типу конструкции рельсовые направляющие разделяют на роликовые и шариковые, в зависимости от типа используемого подшипникового узла. Роликовые рельсовые направляющие имеют большую площадь соприкосновения подшипника с рельсом, более износостойки и могут выдерживать большие нагрузки. В отличие от роликовых, шариковые рельсовые направляющие имеют меньшие потери на трение и менее шумные в работе.

Рельсовые профильные направляющие популярны при построении станка с ЧПУ. Их использование в станках с ЧПУ, позволяет обеспечивать жесткость конструкции, а отсутствие провисаний позволяет собирать ЧПУ-станки с большим рабочим полем.

У нас вы можете купить шариковые рельсовые профильные направляющие серии TRH, от известного китайского бренда ERSK, являются полным аналогом направляющих серии HSR от компании THK. Обладают высокой жесткостью, обеспечивают плавное передвижение, почти бесшумны и обладают длительным сроком службы при соблюдении правил эксплутации, при этом цена заметно ниже раскрученных конкурентов.

Линейный модуль TRH-A

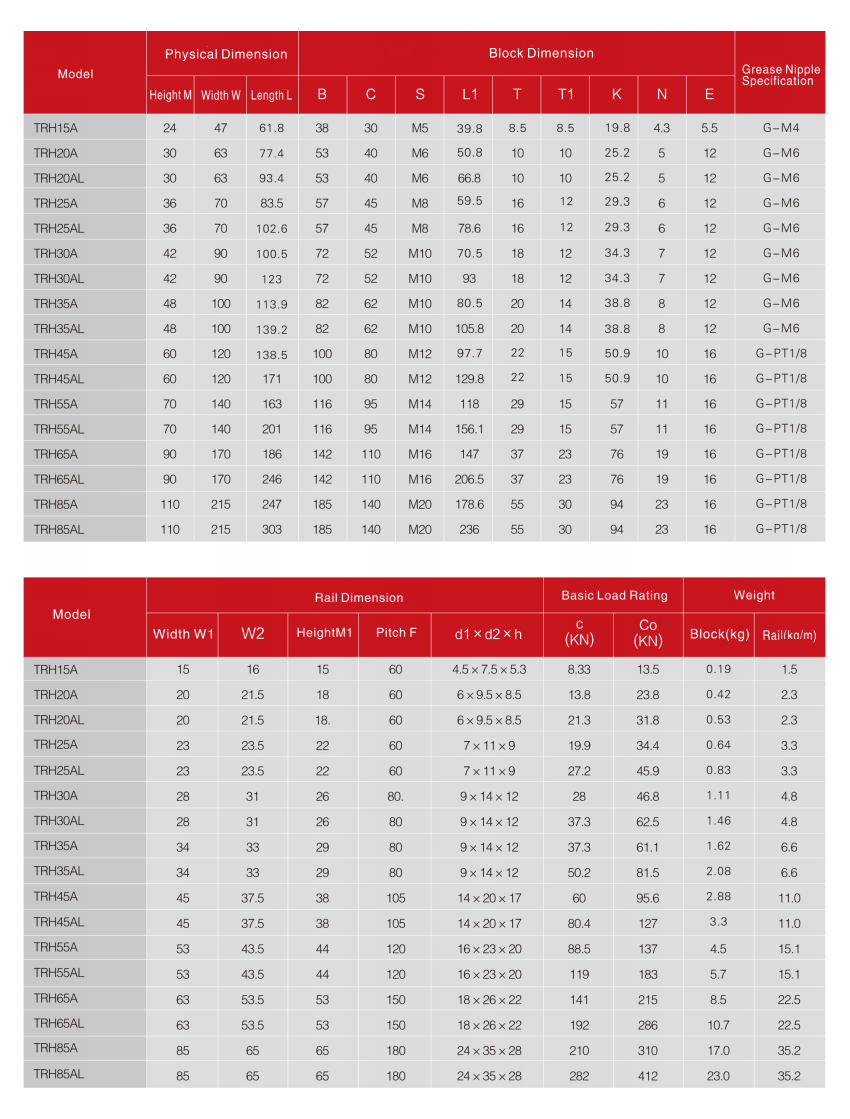

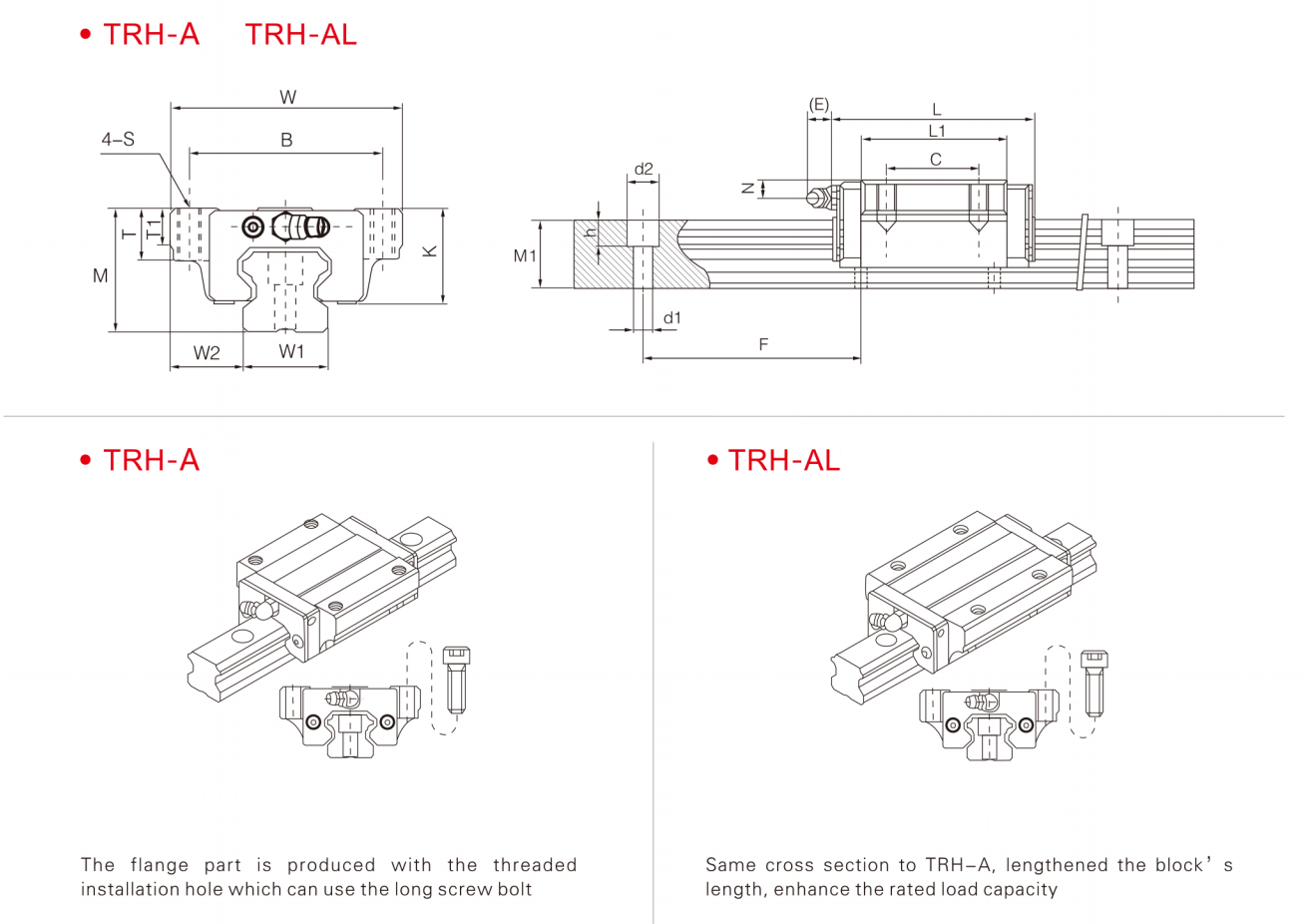

Особенностью линейных модулей серии TRH-A является наличие специальных "крылышек", которые позволяют более удобно закреплять перемещаемую деталь, но и увеличивают габариты самой каретки.

Цена
Линейный модуль TRH15A 1 200 ₽
Линейный модуль TRH20A 1 300 ₽ Временно нет в наличии
Линейный модуль TRH25A 1 700 ₽

Линейный модуль TRH-B

Линейные модели серии TRH-B имеют более компактные размеры, за счет того, что крепления для перемещаемой детали сделаны в блоке самой каретки.

Цена
Линейный модуль TRH15B 1 100 ₽ Временно нет в наличии
Линейный модуль TRH20B 1 300 ₽ Временно нет в наличии
Линейный модуль TRH25B 1 600 ₽

Профильный рельс TRH

Профильный рельс серии TRH подходит как для кареток серии TRH-A, так и для кареток серии TRH-B, так как сами каретки различаются лишь способом крепления перемещаемой детали. Поэтому, просто выберите подходящий размер.
Рельс изготовливается из высоколегированной подшипниковой стали с последующей закалкой.

Цена
Профильный рельс TRH15-300 800 ₽ Временно нет в наличии
Профильный рельс TRH15-400 1 100 ₽ Временно нет в наличии
Профильный рельс TRH15-500 1 300 ₽ Временно нет в наличии
Профильный рельс TRH15-600 1 600 ₽ Временно нет в наличии
Профильный рельс TRH15-700 2 000 ₽
Профильный рельс TRH15-800 2 200 ₽ Временно нет в наличии
Профильный рельс TRH15-1000 2 600 ₽ Временно нет в наличии
Профильный рельс TRH20-300 800 ₽
Профильный рельс TRH20-400 1 100 ₽
Профильный рельс TRH20-500 1 500 ₽
Профильный рельс TRH20-600 1 600 ₽ Временно нет в наличии
Профильный рельс TRH20-700 2 000 ₽
Профильный рельс TRH20-800 2 300 ₽
Профильный рельс TRH20-1000 2 700 ₽ Временно нет в наличии
Профильный рельс TRH20-1500 4 200 ₽ Временно нет в наличии
Профильный рельс TRH20-2000 5 300 ₽ Временно нет в наличии
Профильный рельс TRH20-2500 7 500 ₽
Профильный рельс TRH25-300 1 200 ₽
Профильный рельс TRH25-400 1 200 ₽
Профильный рельс TRH25-500 1 700 ₽
Профильный рельс TRH25-600 2 500 ₽ Временно нет в наличии
Профильный рельс TRH25-700 2 200 ₽
Профильный рельс TRH25-800 2 600 ₽
Профильный рельс TRH25-1000 3 200 ₽ Временно нет в наличии
Профильный рельс TRH25-1500 5 500 ₽
Профильный рельс TRH25-2000 6 200 ₽
